Vid hantering av bulkmaterial får själva transportbandet uppmärksamhet. Det är synligt, dyrt och självklart kritiskt för verksamheten. Ändå bestämmer komponenterna som stödjer bandet – transportören som bär rullenheter som bär belastningen av tusentals ton material dag efter dag – bandets livslängd mer direkt än någon annan faktor. En felinriktad eller fasthållen transportrulle skapar en nötningspunkt som sliter på bältesskyddet, genererar värme, ökar strömförbrukningen och i slutändan orsakar för tidigt bältbyte som kostar tiotusentals dollar.

Transportör bärrulletillverkare har svarat med specialiserade konstruktioner som tar itu med specifika driftsutmaningar: materialuppbyggnad, bandspårning, slagtålighet och miljökorrosion. Bland dessa specialiserade varianter tjänar spiralhjulet, parallellkamhjulet, inverterat V-typ-ledarhjulet och keramiska transportörens löphjul var och en för olika tillämpningar. Dessa typer av transportörbärande rullar delar gemensamma tillverkningselement – ​​högfrekventa svetsade rör, högdensitets nylontätningar, lager och rundstål – men skiljer sig i ytkonfiguration och funktionsoptimering.

Varför val av transportbandsrullar är viktigt

Ett transportörsystem är bara så tillförlitligt som dess bärande rulltåg. Transportörens bärrulle stödjer bandet och materialbelastningen samtidigt som den upprätthåller korrekt bandinriktning. När en rulle går sönder faller konsekvenserna:

• Bältesskada: En gripen transportrulle blir en stationär slipande yta som skär in ett spår i det rörliga bandskyddet
• Ökat motstånd: Icke-roterande eller högresistansrullar ökar drivmotorns energiförbrukning
• Materialspill: Felinriktade rullar gör att bandet kan spåras fel, dumpar material från sidan av systemet
• Strukturell påkänning: Ojämnt rullmotstånd skapar remspänningsvariationer som belastar skarvar och driver

De specialiserade konstruktionerna för transportörbärande rullar som beskrivs nedan adresserar var och en av specifika fellägen som är vanliga i speciella industrier och applikationer.

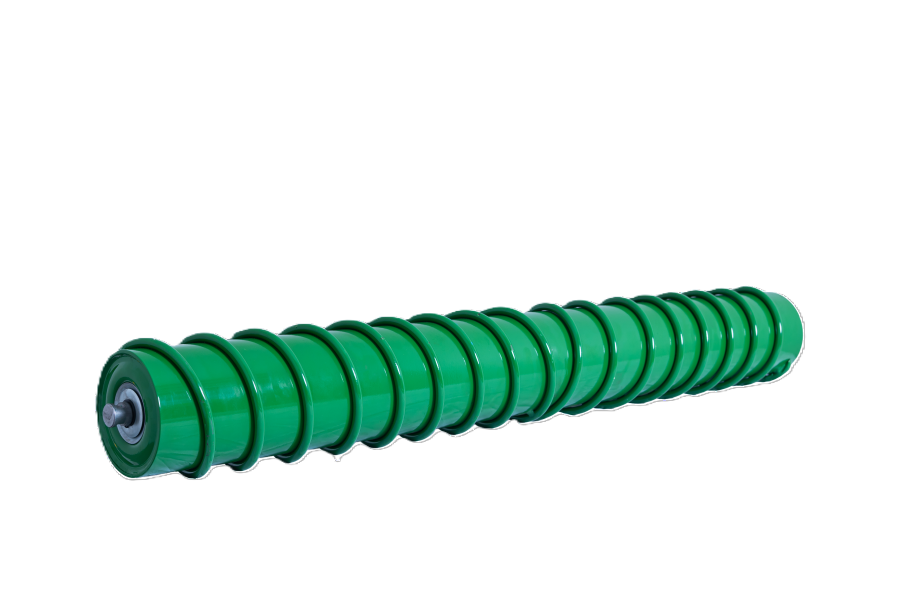

Spiral Idler: Självrengörande för klibbiga material

Spiralrullen är en transportörsbärande rullvariant utformad för applikationer där materialåterföring fäster på bandytan. Tillverkad av högfrekventa svetsade rör, nylontätningar med hög densitet, spiralfjädrar, lager och rundstål, spiralhjulet har en spiralformad ytkonfiguration.

Verksamhetsprincip

När bältet passerar över spiralhjulet skapar det spiralformade mönstret differentiella kontaktpunkter som bryter ytspänningen mellan bältet och vidhäftat material. Klibbiga avlagringar – lera, våt sand, krossad malm med fukt – frigörs från bandets yta istället för att samlas på den transporterande rullen.

Nyckelapplikationer

• Aggregat och sandbearbetning
• Lera och mineralhantering
• Kolberedningsanläggningar
• Vilket band som helst som transporterar klibbiga eller högfuktiga material

Spiraldesignen minskar behovet av separata bandskrapor och rengöringsmedel, som i sig kräver underhåll och justering. För operatörer som söker en transportörsrulle med passiv självrengörande förmåga, ger spiralhjulet en underhållsfri lösning.

Parallell kamrulle: Rengöring av returband med självrengörande struktur

Parallellkammen är en typ avtransportörsbärrullespeciellt konfigurerad för returbandsapplikationer. Den är gjord av högfrekventa svetsade rör, högdensitets nylontätningar, kamformade gummiringar, distanser, lager och rundstål.

Returbältesfunktion

På retursidan av ett transportörsystem - den del av bandet som färdas tom under transportbanan - kan materialåterföring samlas, falla av längs returbanan och skapa problem med städningen. Parallellkammen är en transportrulle som är utformad för att fixera returband samtidigt som den ger aktiv rengöring.

Självrengörande egenskaper

De kamformade gummiringarna skapar en mekanisk rengöring på bältets yta. När returbandet passerar över denna transportörbärande rulle, lossnar vidhäftat material och faller bort i stället för att förflyttas med bandet till bakremskivan. Nyckelprestandaattribut inkluderar:

• Låg ljudnivå: Kamdesign minskar kontaktljud jämfört med rullar med fast yta
• Tjock rörvägg: Förbättrad strukturell hållbarhet för returservice
• Flexibel rotation: Lågt rullmotstånd minimerar effektförlusten
• Lågt motstånd: Minskat lagermotstånd jämfört med konventionella returhjul

För anläggningar som kämpar med materialåterföring längs transportörens returbanor erbjuder parallellkamhjulet en passiv rengöringslösning som inte kräver någon extern ström- eller kontrollsystem.

Inverterad V-typ tomgång: Bältesdämpning och spårning

Den inverterade V-typsrullen är en transportörbärande rulle som främst används för att fixera vinkelförändringen av returbandet i bandtransportörsystem. Dess primära funktion är bältesdämpning - förhindrar att bältet flyger uppåt och repar strukturella komponenter.

Bältesdämpningsfunktion

På långa transportörer, särskilt de med lutande sektioner eller höga bandhastigheter, kan returbandet lyfta från de löpande rullarna på grund av bandspänningsdynamik eller luftindragning. Ett bälte som flyger uppåt kommer i kontakt med konstruktionsstål – tvärbalkar, strängar, gångvägar – vilket orsakar nötning av höljet och potentiella bälteskanter.

Den inverterade V-konfigurationen hos denna transportörsbärrulle skapar en profil som fångar bandet och håller det nere, bibehåller konsekvent kontakt samtidigt som den tillåter fri rotation. Till skillnad från platta returhjul som tillåter vertikal bältesrörelse, begränsar den inverterade V-formen bältets position fysiskt.

Tätning och miljöskydd

Båda ändarna av denna transportörbärande rulle har labyrinttätningsstrukturer i kombination med dubbelsidiga tätade lager. Detta dubbelbarriärsystem ger:

• Dammskydd: Labyrinttätningar förhindrar inträngning av fina partiklar
• Vattentålighet: Dubbelsidiga tätningar utesluter fukt i våta miljöer
• Förlängd lagerlivslängd: Uteslutning av föroreningar korrelerar direkt med lagrets livslängd

För transportörbärande rullprodukter som arbetar i dammiga eller våta miljöer – gruvor, stenbrott, utomhuslagertransportörer – är tätningskvaliteten ofta skillnaden mellan tre månaders och tre års livslängd.

Keramiska transportörer: Nötnings- och korrosionsbeständighet

Den keramiska transportören är en transportörsrulle konstruerad med aluminiumoxidytor (aluminiumoxid) snarare än stål eller gummi. Detta materialval ger specifika fördelar för aggressiva applikationer.

Materialegenskaper

Aluminiumoxid (Al₂O₃) keramik erbjuder:

• Hög hårdhet: Överstiger 80 på Rockwell HRA-skalan, betydligt hårdare än stål
• Syrabeständighet: Opåverkad av sura lösningar som korroderar stålrullar
• Alkali-resistens: Kemiskt stabil i grundläggande miljöer
• Nötningsbeständighet: Överlever kontakt med vassa, hårda material som skulle skära i stål eller gummi

Lämpliga applikationer

Den keramiska transportrullen används ofta inom gruvdrift, sand och grus, stålmetallurgi, kemisk industri och andra industrier där:

• Material med hög hårdhet (järnmalm, takonit, granit) sliter snabbt bort stålhjul
• Korrosiva miljöer (gödselverk, kemikaliehantering) angriper stålytor
• Höga bandhastigheter accelererar slitaget på konventionella transportörbärande rullytor

Avvägningar

Keramiska mellanhjul kostar vanligtvis mer än stålhjul och är tyngre, vilket kräver hänsyn till remdriftkapacitet och strukturellt stöd. Men för verksamheter som upplever tomgångsbyten med några månaders mellanrum på grund av nötning, motiverar den förlängda livslängden för keramik ofta premien. Den keramiska transportrullen erbjuder längre intervall mellan byten, vilket minskar arbetskostnaderna och stilleståndstiden för underhåll.

Vanliga tillverkningskvalitetsindikatorer

Över alla typer av transportörbärande rullar – spiral, kam, inverterad V, keramik – indikerar vissa tillverkningsegenskaper kvalitet oavsett konfiguration.

Högfrekvent svetsat rör

Rörkroppen på en transportörsrulle måste vara rak, rund och konsekvent väggtjock. Högfrekvent svetsning ger en söm med minimal intern blixt och konsekvent metallurgi. Rör av dålig kvalitet orsakar rullexcentricitet, vilket skapar vibrationer och bältesfladder.

Nylontätningar med hög densitet

Tätningar utesluter kontaminering. Tätningar med låg densitet absorberar fukt, sväller och förlorar effektivitet. Nylon med hög densitet bibehåller dimensionsstabilitet, håller smörjmedel inne och håller föroreningar ute. Den transportörbärande rulltätningen är ofta den komponent som bestämmer livslängden.

Kullager

Dubbelsidiga tätade lager (även kallade förseglade-för-livs-lager) är försmorda och kräver inget underhåll. Valet av rullager för transportören måste matcha belastnings- och hastighetskraven; underdimensionerade lager går sönder i förtid, medan överdimensionerade lager ökar kostnaderna i onödan.

Runt stål

Axeländar och lagermonteringsytor kräver god rundhet och ytfinish. Oprecisa axlar skapar felinriktning, belastar lagren ojämnt och orsakar tidigt fel på den transportörbärande rullenheten.
