Hur minskar en keramisk transportörsslitage och förlänger transportörens drifttid vid tunga arbeten?

Varför misslyckas traditionella transportörer under slipande belastningar?

Transportörer är de mest talrika roterande komponenterna i alla bulkmaterialhanteringssystem. En enda landtransportör kan bära tusentals rullar längs sin längd, som var och en bär upp bandet och dess last genom kontinuerlig rotation. När dessa rullar försämras sträcker sig konsekvenserna långt bortom själva tomgångsrullen. Bältes felinriktning, ökad friktion, materialspill, strukturell utmattning och oplanerade avstängningar följer i sekvens, och varje steg av nedbrytning accelererar nästa.

Grundorsaken till för tidigt fel på tomgångshjulet i abrasiva tillämpningar är en kombination av mekaniskt slitage och miljöangrepp. Stållösa skal, även de med skyddande beläggningar, förlorar gradvis material när hårda partiklar som kol, malm, klinker och slagg passerar över deras ytor. Eftersom skalet slits ojämnt kan det utveckla en vass kant som fungerar som ett blad mot bältets bottenkåpa. När bandskadorna börjar eskalerar kostnaderna för sanering snabbt och transportörens tillgänglighet blir lidande.

Tre lägen för tomgångsnedbrytning i tuffa miljöer

• Slitage av slipande skal:Hårda mineralpartiklar som är indragna mellan bandet och tomgångsytan fungerar som ett slipmedium, som successivt tunnar ut valsens vägg och skapar ytojämnheter som överför spänningar till bandet.
• Frätande attack:Sur eller alkalisk fukt, vanlig vid kolhantering, gödningsmedelsproduktion och kusthamnar, korroderar stålytor, påskyndar materialförluster och försämrar den strukturella integriteten.
• Lagerförorening:Damm som tränger in genom otillräckliga tätningar leder till nedbrytning av smörjmedel, lager fastnar och fullständigt fel på tomgångshjulet. En gripen löprulle roterar inte längre och blir en stationär slitpunkt som snabbt skadar bältet.

Varje felläge förvärrar de andra. En korroderad yta är mer känslig för förlust av nötning. En sliten yta genererar mer damm som tränger in i lager. Ett gripet lager förvandlar löphjulet från ett stödelement till ett destruktivt hinder. Att bryta denna cykel kräver en materiallösning som adresserar alla tre vektorerna samtidigt snarare än att behandla dem som separata underhållsproblem.

Den dolda kostnaden för bältesskador

Ingenjörer utvärderar ofta tomgångshjul som en kostnadslinje för förbrukningsmaterial, men den verkliga ekonomiska vikten sitter med bältet. Ett transportband representerar en av de största enskilda kapitalartiklarna i ett bulkhanteringssystem, och dess ersättning kräver längre stilleståndstid, tung lyftutrustning och skicklig skarvningsarbete. När ett slitet mellanhjul utvecklar en vass kant, tar det bort remskyddsmaterial i en accelererande hastighet. Den resulterande bältesskadan är sällan synlig förrän locket är tillräckligt komprometterat för att exponera stommen.

I högtonnagedrift kan en rem som annars skulle leverera ett decenniums service misslyckas på halva tiden när slitaget orsakat av tomgångshjul inte kontrolleras. Detta är anledningen till att val av tomgångsrulle bör behandlas som ett bältesskyddsbeslut, inte bara ett beslut om rullupphandling. Yttillståndet för varje rullhjul i transportkörningen påverkar direkt hur länge remmen överlever.

Lastfördelning och rullgeometri

Tomgångsfel är inte enbart en materialfråga. Tråggeometri, avstånd och inriktning avgör hur belastningen fördelas över bandet och hur mycket kontakttryck varje rulle utsätts för. När rullarna är placerade för stort eller när en rulle sitter lägre än sina grannar, drapereras remmen in i springan, vilket ökar den lokala påfrestningen och accelererar slitaget på både remmen och den påverkade rullen.

• Rätt trågvinkel:Att matcha trågvinkeln till materialets vilovinkel förhindrar lastförskjutning och minskar kantbelastningen på de yttre rullarna.
• Konsekvent rullhöjd:En rulle som sitter till och med några millimeter lågt blir en slitagefokuspunkt som absorberar oproportionerlig belastning från bandet.
• Rätt avstånd:Bärhjulsavståndet måste ta hänsyn till bältes vikt, materialvikt och hänggränsen som håller bältet inom acceptabla spänningströsklar.
• Uppriktningsdisciplin:En transportörsram som inte är kvadratisk tvingar bandet att köra mot tomgångsflänsar, vilket skapar friktion och för tidigt brott på båda sidor.

Vad gör keramiska transportörer motståndskraftiga mot slitage och korrosion?

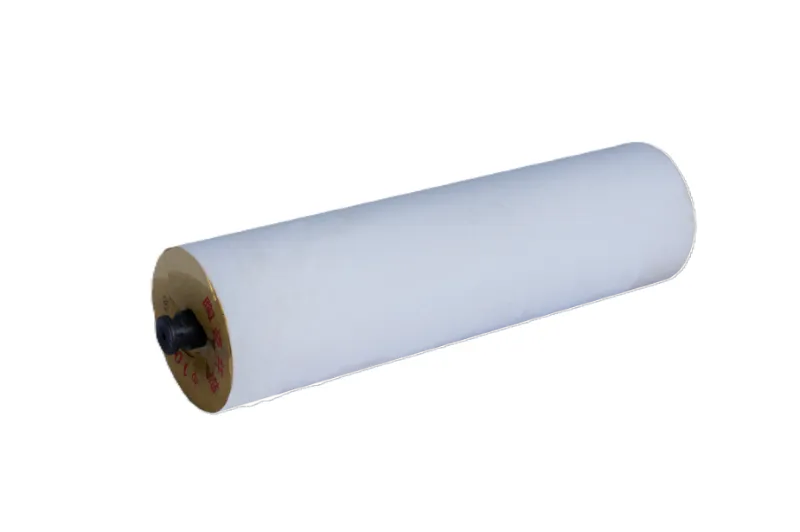

Keramiska tomgångsskal är tillverkade av aluminiumoxid, ett material med en hårdhet som närmar sig diamant på Mohs-skalan. Keramiken bildas genom högtemperatursintring, vilket ger en tät, icke-porös yta som motstår både mekanisk nötning och kemisk attack. Till skillnad från stål, som förlitar sig på ytbeläggningar för skydd, är den keramiska valsens slitstyrka inneboende i dess bulkmaterial, så den kan inte repas igenom till ett mjukare underlag.

Materialegenskaper som definierar prestanda

Tabellen ovan belyser en kritisk skillnad. Keramik överträffar inte bara stål i en enda dimension. Den ger en kombination av hårdhet, kemisk tröghet och ytjämnhet som inget metalliskt eller polymeralternativ matchar samtidigt. Den keramiska ytan bildar också en stabil oxidfilm som motverkar vidhäftning av material, så att klibbig eller fuktig last inte byggs upp på rullytan och kastar bältet ur linje.

Ytteknik och materialfrigöring

Adhesion är en underskattad drivkraft för tomgångsfel. I applikationer som hanterar lera, vått kol eller mineralkoncentrat kan materialet fästa vid stålvalsytor och bilda ett klumpigt lager som ändrar den effektiva diametern på rullhjulet. En rulle med en uppbyggd klump roterar ojämnt, framkallar remvibrationer och kan tvinga remmen att spåra åt sidan. Operatörer svarar ofta genom att öka spänningen eller justera träningsledarna, vilket maskerar symtomet snarare än att lösa det.

Den låga ytenergin hos ett polerat keramiskt skal minskar denna vidhäftning dramatiskt. Material som annars skulle fastna på en stålyta fälls under tyngdkraften och bältets naturliga böjning. Med tiden innebär detta färre manuella rengöringsingrepp, mer konsekvent remspårning och lägre drivkraftförbrukning eftersom remmen inte lyfts över ackumulerat skräp.

Lager- och tätningsdesign i keramiska rullar

Ett keramiskt skal är bara så bra som lagerenheten inuti den. Högkvalitativa keramiska rullar använder precisionsbearbetade lagerhus, labyrinttätningar och i vissa konstruktioner flera tätningssteg för att utesluta damm och behålla fett. Lagerkaviteten är vanligtvis fylld med ett högkvalitativt litium eller syntetiskt smörjmedel valt för driftstemperaturområdet.

• Labyrintförsegling:Beröringsfria tätningsbanor skapar en slingrande väg som blockerar dammpartiklar samtidigt som axeln kan rotera fritt.
• Läpptätningsbackup:En sekundär kontakttätning ger en slutlig barriär under extremt dammiga förhållanden.
• Fettretention:Korrekt packade lager bibehåller en smörjfilm som förhindrar metall-till-metall-kontakt och värmeuppbyggnad.
• Skaftmaterial:Korrosionsbeständigt axelstål förhindrar att axeln rostar och fastnar inuti lagerhålet.

Hur jämför keramiska tomgångar med stål- och kompositalternativ?

Att välja ett ledigt material kräver balansering av flera prestandakriterier mot applikationens specifika krav. Jämförelsen nedan bygger på fältobservationer från tunga verksamheter inom gruvdrift, cement och hamnhantering, där tomgångsdriftens tillförlitlighet direkt påverkar systemtillgänglighet och underhållsarbete.

Jämförelse av livslängd och bältesskydd

Uppgifterna berättar en konsekvent historia över branscher. I cementproduktionslinjer har keramiska valsar visat en livslängd på upp till 80 000 timmar, ungefär fyra till fem gånger högre än för konventionella stålhjul. I kusthamnapplikationer innebär korrosionsimmuniteten hos keramik att valsarna inte behöver skyddande beläggningar som så småningom skulle misslyckas. Vid kolhantering håller den minskade vidhäftningen bältena rätt spårande utan konstant operatörsingripande.

Buller, vibrationer och energiförbrukning

Buller och vibrationer förbises ofta i tomgångsspecifikationer, men de är pålitliga indikatorer på systemets hälsa. En sliten stålrulle med oregelbunden yta genererar vibrationer som fortplantar sig längs bandet och in i transportörens struktur. Denna vibration lossar fästelement, tröttar ut svetsar och ökar graden av lagerbrott i intilliggande rullar. Det skapar också en arbetsmiljö som är obekväm och potentiellt farlig.

Keramiska valsar går jämnare eftersom deras ytor förblir formstabila under hela livslängden. Den uppmätta bullerreduktionen på cirka 15 decibel jämfört med stålrullar är betydande i slutna överföringsstationer och tunnlar där ljudnivåerna kan överskrida säkra exponeringsgränser. Lägre vibrationer innebär också lägre rullmotstånd, vilket leder till minskat drivkraftbehov över längden av en lång transportör.

Där varje material vinner

• Keramisk:Bärande körningar med hög nötning, korrosiva miljöer, högtemperaturzoner och applikationer med problem med materialvidhäftning.
• Stål:Primära kollisionszoner, service med låg nötning och situationer där den lägsta initiala kostnaden är det dominerande kriteriet.
• Polymer:Lätt transport, måttlig nötning och applikationer där låg vikt och tyst drift betyder mer än termisk motstånd.
• Gummiskiva:Lastpunkter och överföringsrännor där stötdämpning är det primära kravet.

När ska du ange en keramisk transportör för ditt system?

Keramiska löphjul är inte en universell ersättning för varje rulle i varje transportör. De levererar det största värdet när driftsmiljön kräver förhållanden som snabbt försämrar konventionella komponenter. Följande kriterier hjälper till att avgöra om keramik är den lämpliga specifikationen för en given position i transportbandet.

Högprioriterade applikationer för keramiska tomgångsmaskiner

1. Material med hög nötning:Kol, järnmalm, kopparkoncentrat, klinker, slagg och byggrivningsavfall innehåller vassa, hårda partiklar som slipar bort stålytor.
2. Korrosiva miljöer:Gödselanläggningar, klor-alkalianläggningar, kusthamnar och all verksamhet där fukt transporterar sura eller alkaliska föreningar till transportörens struktur.
3. Högtemperaturservice:Koksverk, sinteranläggningar och matningslinjer för cementugnar där transporterat material håller kvar restvärme som bryter ned polymer eller belagda valsar.
4. Problem med materialuppbyggnad:Klibbig eller fuktig last som fäster på stålrullar, vilket orsakar remfel och ökade drivkraftskrav.
5. Fjärrinstallationer eller svåråtkomliga installationer:Landtransportörer som korsar terräng där underhållstillgången är begränsad och komponentbyten är dyr i arbetstimmar.

Där Keramik kanske inte är förstahandsvalet

• Primära påverkanszoner:Området direkt under en utloppsränna kräver stötdämpande rullar. Keramiska löphjul bör installeras nedströms, efter att materialströmmen har lagt sig på bandet.
• Lätta rengöringsapplikationer:För transport av torra, icke-nötande material i kontrollerade miljöer kan standardstål- eller polymerhjul leverera adekvat prestanda till lägre initial kostnad.
• System med allvarliga bältesspårningsproblem:Även om keramiska rullar minskar vidhäftningsrelaterad felinställning, korrigerar de inte strukturella inriktningsproblem. Adressering av ramfyrkant och träning av löphjulsplacering har prioritet.
• Extrem chockbelastning:Operationer där stora klumpar rutinmässigt faller på transportbanan kräver slagklassade rullar snarare än hårda keramiska skal.

För verksamheter som faller inom de högprioriterade kategorierna, ange enKeramisk transportör tomgångrepresenterar ett riktat tekniskt beslut snarare än en premiumuppgradering som tillämpas urskillningslöst. Det korrekta tillvägagångssättet är att kartlägga transportörens slitageprofil och installera keramiska rullar på de platser där nötning, korrosion eller vidhäftning är mest allvarlig.

Beräknar specifikationsgränsen

En praktisk metod för att bestämma var keramik ska placeras är att dela in transportören i zoner utifrån exponering. Lastzonen behandlas separat och specificeras med slagrullar. De första femtio metrarna nedströms lastningen upplever vanligtvis den högsta nötningen eftersom materialet fortfarande sedimenterar och finmaterial fortfarande finns i luften. Mid-run upplever steady-state slitage. Utlopps- och returkörningen upplever sina egna distinkta slitagemönster.

Keramiska rullar ger den starkaste avkastningen i de områden där slitaget är kontinuerligt och där remskador skulle vara dyrast att reparera. I många installationer fungerar ett hybridtillvägagångssätt bäst: slagrullar vid lastningspunkten, keramiska rullar genom de slitstarka bärsektionerna och standardrullar på returbanan där belastningen är lätt och nötningen minimal. Denna zonindelningsstrategi fångar upp prestandafördelarna utan att överspecificera hela transportören.

Hur underhåller man keramiska rullar för maximal livslängd?

Keramiska rullar kräver mindre frekventa ingrepp än stålrullar, men de är inte underhållsfria. Ett strukturerat inspektionsprogram säkerställer att fördelarna med keramisk teknik är fullt realiserade under komponentens livslängd, och det fångar upp det sällsynta felet innan det skadar remmen.

Rutininspektionschecklista

• Visuell rotationskontroll:Kontrollera att varje löphjul roterar fritt för hand eller med ett bärbart rotationsverktyg. En keramisk rulle som har slutat rotera kommer att slitas platt på ena sidan och förlora sin prestandafördel.
• Bedömning av yttillstånd:Inspektera det keramiska skalet för spån, sprickor eller förlust av glasyr. Mindre ytojämnheter kan vara acceptabla, men djupa sprickor som exponerar axeln kräver byte.
• Verifiering av sigillintegritet:Keramiska rullar använder labyrint eller läpptätningar för att skydda lager. Kontrollera om det läcker smörjmedel eller att damm tränger in runt ändlocken, vilket indikerar att tätningen har försämrats.
• Observation av bältesspårning:Övervaka bältets position genom de keramiska mellanhjulssektionerna. En förskjutning i spårningen kan indikera en fastlagd rulle eller en förändring i materialbelastningsmönster.
• Kontroll av fästelementets vridmoment:Kontrollera att fästets bultar och ramanslutningar förblir åtdragna. Vibrationer kan med tiden lossa fästelement även när rullarna är friska.

Riktlinjer för rengöring och hantering

Den släta keramiska ytan släpper naturligtvis bort det mesta materialet, men regelbunden rengöring kan krävas i klibbiga applikationer. Vatten, helst uppmjukat, är tillräckligt för att avlägsna ackumulerat material. Använd inte rengöringsmedel eller slipande rengöringsmedel, eftersom dessa kan lämna rester som främjar vidhäftning och kan angripa tätningsmaterialen.

Undvik att slå den keramiska ytan mot hårda föremål när du hanterar keramiska styrhjul under installation eller byte. Materialet är hårt men inte slagtåligt. En tappad tomgångsrulle kan spricka även när skadan inte är omedelbar synlig, och ett sprucket skal kan plötsligt misslyckas när det är under belastning. Förvara reservrullar på vadderade ställ och transportera dem i originalförpackningen när det är möjligt.

Smörjpraxis för lager

De flesta keramiska styrhjul levereras med hållbara lager, vilket innebär att ingen fältsmörjning krävs. Men i applikationer med hög temperatur eller hög hastighet inkluderar vissa konstruktioner smörjnipplar som tillåter periodisk eftersmörjning. När eftersmörjning specificeras, använd endast den smörjmedelskvalitet som rekommenderas av tillverkaren. Blandning av inkompatibla fetter kan göra att smörjmedlet bryts ner, vilket leder till att lager fastnar.

Vilka installations- och idrifttagningsmetoder skyddar keramiska rullar?

Även den bästa välten kommer att underprestera om den är felaktigt installerad. Keramiska mellanhjul är precisionskomponenter, och sättet de monteras, justeras och sätts i drift avgör om de levererar sin fulla livslängd eller inte går sönder i förtid av orsaker som kan undvikas.

Grundläggande inriktning och avstånd

• Ramens fyrkantighet:Kontrollera att transportörens ram är kvadratisk och jämn innan du installerar rullar. En ram som inte är fyrkantig tvingar remmen att löpa mot tomgångsflänsar, vilket skapar friktion på båda sidor.
• Rullhöjd konsistens:Använd en stränglinje eller lasernivå för att bekräfta att alla rullar i en sektion sitter på samma höjd. En låg rulle blir en slitagefokuspunkt.
• Korrekt fästeorientering:Montera konsoler så att välten sitter rakt i rännan utan att vrida sig. En vriden rulle orsakar ojämn remkontakt och accelererat slitage.
• Rätt avstånd:Följ det tekniska avståndsschemat för bandbredd och materialbelastning. Vidga inte avståndet för att minska antalet komponenter.

Idrifttagningskontroller efter installation

1. Manuellt rotationstest:Rotera varje nyinstallerad rulle för hand innan du startar transportören. Varje rulle som inte snurrar fritt måste undersökas och korrigeras.
2. Bandspårningskörning:Kör transportören tom och observera bandets spårning genom de nya rullsektionerna. Gör justeringar av löphjulen innan du laddar material.
3. Laddad provversion:För in material gradvis och övervaka bältes position, motorström och eventuellt ovanligt ljud från de nya valspositionerna.
4. Termisk kontroll:Efter flera timmars drift, kontrollera lagerhusen för överhettning. Varma lager indikerar ett problem med smörjning eller inriktning.
5. Dokumentation:Anteckna installationsdatum, position och välttyp så att inspektionsintervaller och bytesplanering kan hanteras systematiskt.

En korrekt idriftsatt transportör med keramiska rullar i rätt positioner kommer att gå tystare, spåra bättre och kräva färre ingrepp än en transportör utrustad helt med stålrullar. Installationsfasen är där den tillförlitligheten antingen säkerställs eller slösas bort. Att investera tid i anpassning och verifiering under driftsättning lönar sig genom år av stabil drift.
